Un petit tuto tout simple pour créer un objet 3D à l’aide d’une image avec un exemple simple d’un logo !
Le logo 3D : le principe on part de quelque chose de plat et on veut que celui-ci prenne du volume.
Le logo est celui de l’équipe de FootUS dans laquelle je joue :

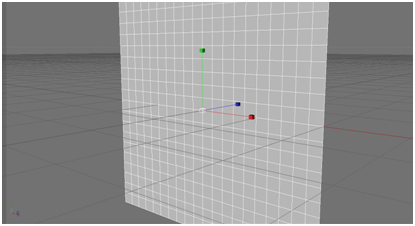

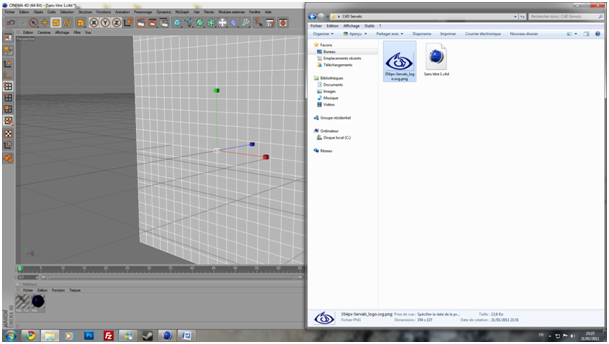

Tout d’abord créez un plan ayant pour orientation ‘-Z’.

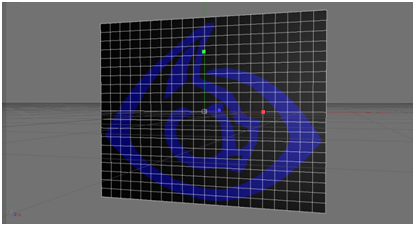

A partir de l’image que vous aurez choisie, faites un simple glissez de votre image sur le plan.
Ensuite ajustez sa taille par l’intermédiaire de la hauteur et largeur du plan, afin qu’elle correspond à vos envies.
A partir de là, on reprend le principe du BluePrint !

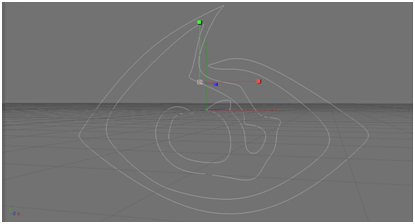

Avec les splines, dessinez les contours.
Un principe qui se rapproche totalement de l’outil plume de photoshop.
A partir de là, vous créez une nouvelle spline que vous tracez en ligne droite parallèle à votre silhouette de logo.
*Votre nouvelle spline entourée en rouge et blanc

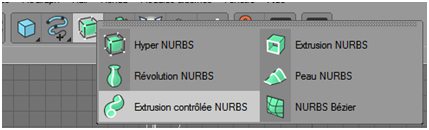

Ensuite par l’utilisation d’une extrusion, nous allons donner du volume à votre logo !
Pour réussir cela il faut placer nos objets de la manière suivante :

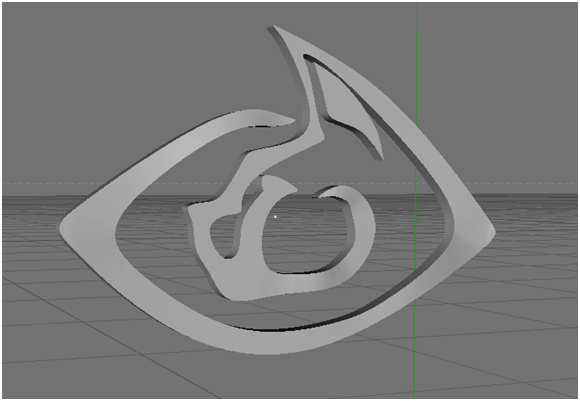

Et voilà !
On fait de même pour l’intérieure de l’oreille.

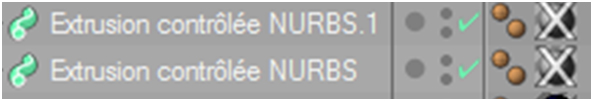

Ensuite il vous faut convertir le tout en objet. Pour cela, sélectionnez vos deux extrusions.
Un petit ctrl+c et ctrl+v
Ensuite sur vos copies vous faites clique droit ‘convertir en objet’, et vous obtiendrez :

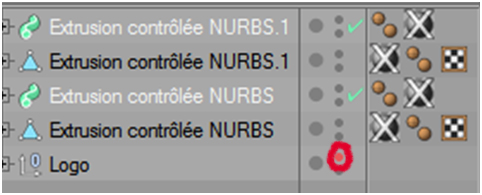

On supprime nos copies d’extrusion et on cache (cliquez sur le rond gris une fois pour qu’il devienne rouge [entouré en rouge sur l'image]) le groupe logo dans lequel j’ai mon plan et mes extrusions originelles.

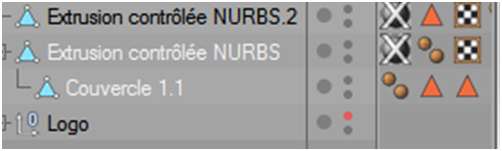

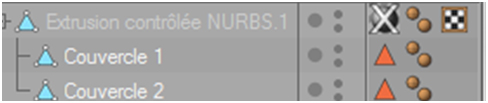

Si on développe nos objets on a maintenant des couvercles ! On les sélectionne et on fait un clique droit ‘Connecter+Supprimer’
On obtient :

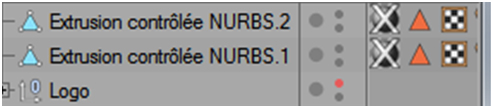

On sélectionne notre couvercle et notre extrusion parente et on refait à nouveau ‘connecter+supprimer’ ! Vous avez donc créé vos objets !!

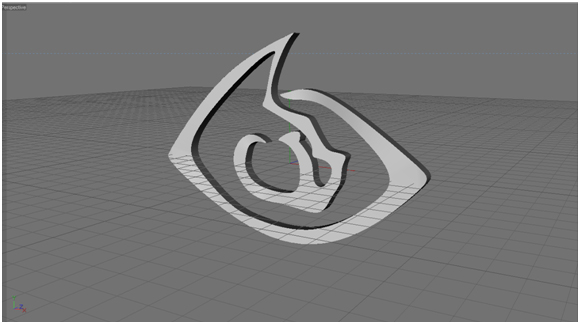

Et on recommence une n-ième fois l’étape en sélectionnant nos deux extrusions !!! Pour obtenir un seul objet ! Soit intérieure oreille + fauve.
